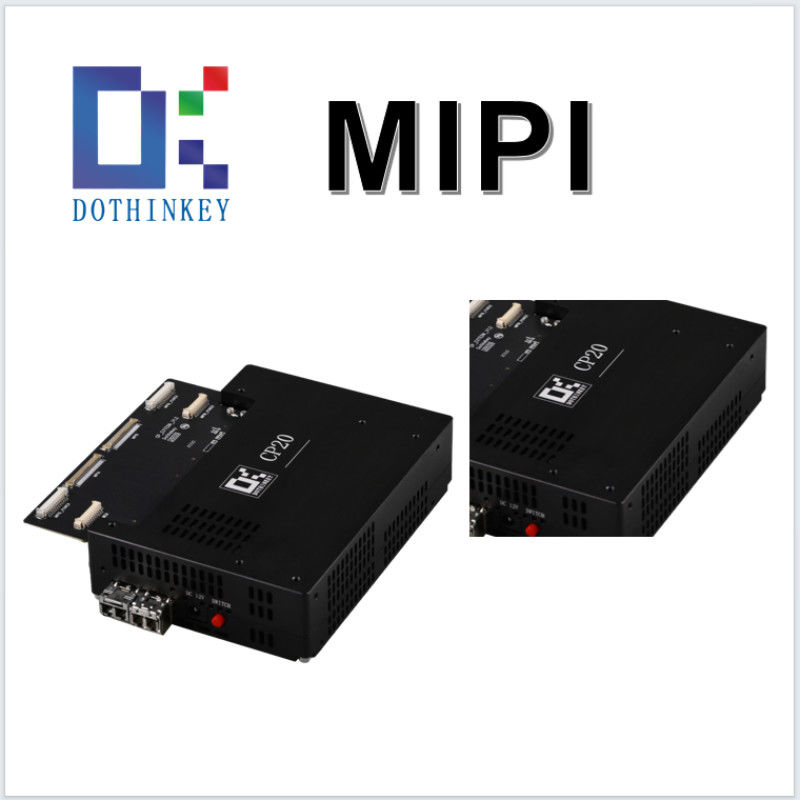

Name: Automobiele beeldraamvanger MIPI CSI Optisch beeldraamvanger voor DSP-oplossingen
Brand: Shenzhen Dothinkey Technology Co., Ltd.
SKU: CP20
Price: 3,100.00 USD
Availability: InStock

Huis > producten > Beeldraamvanger >

Automobiele beeldraamvanger MIPI CSI Optisch beeldraamvanger voor DSP-oplossingen

Auto-afbeeldingsraamvanger

Beeldraamvanger MIPI CSI

CSI-optisch frame grabber-apparaat

Plaats van herkomst:

Shenzhen, China

Merknaam:

Dothinkey

Certificering:

Modelnummer:

CP20

Contacteer ons

Vraag een offerte

Automobiele beeldraamvanger MIPI CSI Optisch beeldraamvanger voor DSP-oplossingen

Productdetails

Sensor IO:

1.2 -3.3V

Buffercapaciteit:

DDR4_16Gbit

MIPI-gegevenskanaal:

MIPIC-PHY 1/2/3 Trio

VALUX:

Meetbereik:1.3~8.0V, nauwkeurigheid: +_50mV

Uitgangsspanning:

24V/DC

Hoogte Breedte Lengte:

35 mm 100 mm 140 mm

Stroomvoorziening:

DC12V/3A

ESD-bescherming:

Model van de machine ((MM) >+_200V

Markeren:

Auto-afbeeldingsraamvanger

Beeldraamvanger MIPI CSI

CSI-optisch frame grabber-apparaat

Betaling & het Verschepen Termijnen

Min. bestelaantal

Prijs

USD1200-USD5000

Verpakking Details

Kartonnen verpakkingen

Levertijd

5-8 werkdagen

Betalingscondities

T/T

Levering vermogen

Beschikbare voorraad

Verwante producten

Contacteer ons

86-755-6114-6178

Contact nu

Productomschrijving

Optische interface voor DSP-oplossingen

Gebeurtenissen:

1. Dual MIPI D/C-PHY-interface
Hoge snelheidsbeeldopname via dubbelkanaals MIPI D-PHY/C-PHY-protocollen.
2. 2×5 programmeerbare krachtrails
10 onafhankelijke spanningskanalen (configureerbaar met 2,2 V) voor compatibiliteit met meerdere sensoren.
3. Multi-range stroom detectie
Precisie van mA tot nA met een foutmarge van < 1%.
4. 66-kanaal OS-test
Open/korte foutdetectie over 66 signaalpaden.
5. Programmeerbare product-ID
Unieke apparaatidentificatie voor geautomatiseerde systeemintegratie.
6. Analoog signaal interface
Externe spanning/stroominvoer voor hulpdiagnostiek.
7. Sensor Spanning Monitoring
Realtime spoormeting (nauwkeurigheid ± 0,5%).
8. 4-draad Kelvin Compensatie
Voltage sensor om de lijnweerstand te neutraliseren.

Schema:

Automobiele beeldraamvanger MIPI CSI Optisch beeldraamvanger voor DSP-oplossingen 0

Afmetingen:

Automobiele beeldraamvanger MIPI CSI Optisch beeldraamvanger voor DSP-oplossingen 1

CP20 Productspecificaties:

Pinnummer	Pinnaam	Type pin	Functie
A14	A_AGND	Kracht	Afbeeldingssensor analoog GND
A15	A_AVDD2	Kracht	Afbeeldingssensor analoog GND
A16	A_AVDD2	Kracht	Analoog voedingsbron voor beeldsensoren
A17	A_AVDD2	Kracht	Analoog voedingsbron voor beeldsensoren
A18	A_AVDD2_FB	Invoer	Analoog beeldsensor stroomvoorziening afstandscompensatie Kelvin feedback pin
A19	A_DGND	Kracht	Afbeeldingssensor analoog GND
A20	A_ADC1	Invoer	Verwijzingsspanningsmetingspin voor beeldsensoren
A21	A_ADC2	Invoer	Verwijzingsspanningsmetingspin voor beeldsensoren
A22	A_ADC3	Invoer	Verwijzingsspanningsmetingspin voor beeldsensoren
A23	A_ADC4	Invoer	Verwijzingsspanningsmetingspin voor beeldsensoren
A24	A_DGND	Kracht	Afbeeldingssensor analoog GND
A25	A_POL	Invoer/uitvoer	Digitale beeldsensor GND
A26	B_DOVDD	Kracht	Afbeeldingssensor 10 Energiebron.
