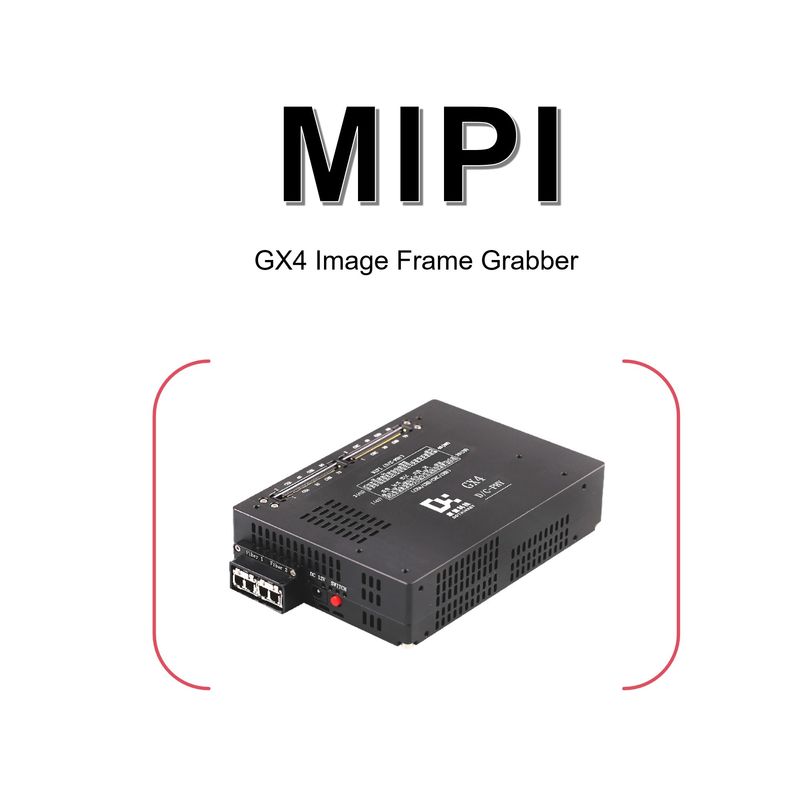

MIPI Frame Grabber Dothinkey GX4

Elektrische specificaties

Stroomvoorziening

DC12V/3A

Externe interface ESD-bescherming

Mensenlichaammodel (HBM) ≥ ±4000V
Model van de machine (MM) ≥ ±200V

Grootte

Hoog

35mm ± 0.2mm

Breedte

100mm ± 0.2mm

Lange

140mm ± 0.2mm

Sensorcompatibele kenmerken

Sensorinterface

MIPI D-PHY CSI;MIPI C-PHY CSI

Maximaal MIPI-percentage

GX4/GX4E

CHA/CHB

MIPI D-PHY1.9Gbit/snelheidslijn

MIPI C-PHY1.9Gsps/Trio

CHC/CHD

MIPI D-PHY1.9Gbit/snelheidslijn

MIPI C-PHY1.5Gsps/Trio

MIPI-gegevenskanaal

4C,4D,3D+1C,3C+1D&2D+2C

MIPI D-PHY 1/2/4 rijbaan

MIPI C-PHY 1/2/3 Trio

DPS-kenmerken

Ondersteuning 28 stroomtoevoer verstelbaar

Voorziet in 4X7 onafhankelijke stroomvoorziening, waarvan 4X4 weg 0,8-3,3V verstelbaar, maximaal rijvermogen 1A; 4X2 weg 0,8-5V verstelbaar, maximaal rijvermogen 1A, 4X1 weg 0.8-8V verstelbaar, het maximale rijvermogen van 3A.

OS-functies

Ondersteuning 4X29 manier OS test

PC-interface en buffer

PC-communicatie-interface

10G glasvezelinterface* 2

Buffercapaciteit

DDR4_16Gbit

Spanningsmeting

LP-spanningsmeting

Meetbereik: 0~1,4V, nauwkeurigheid: ±10mV

Sensor GPIO Spanningsmeting

Meetbereik: 0~3,3V, nauwkeurigheid: ±20mV

LC-kenmerken

Ondersteunt 4X29-kanaal LC-test

Sensorcommunicatie-indicatoren

100K.-1M

SPI Maximale communicatiefrequentie

20 MHz

Sensorklok

6 - 99 MHz±0,01 MHz

Sensor IO-niveau (na DOVDD)

1.2 - 3.3V
