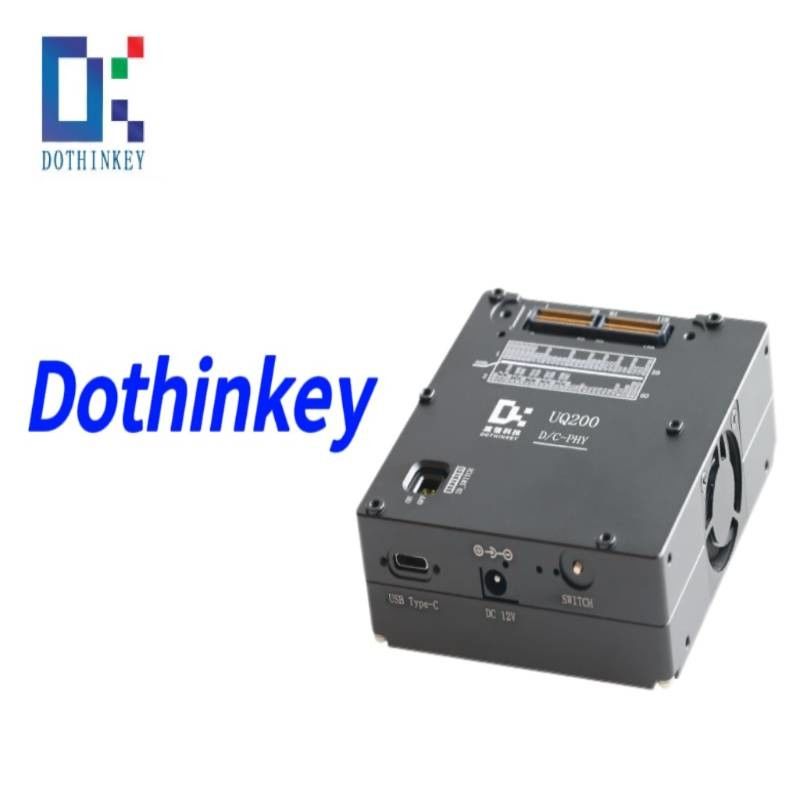

Dothinkey High Speed Image Grabber UQ200 USB3.0 Series MIPI Frame Grabber

Dothinkey High Speed Image Grabber UQ200 USB3.0 serie

1Toepassing

Voor snelle C-PHY-camera-test.

1) Transmissie snelheid

750 MB/s maximale transmissiesnelheid
C-PHY 3,5 GSps/Trio
D-PHY 2,5 Gbps/Lane
USB3.1-transmissie

2.Ontwerpgids

1) GND-verbindingsrichtsnoeren
De beeldsensor van de UQ200-serie biedt twee soorten GND (AGND en DGND).

2) Configuratie van de I2C-optrekweerstand
De I2C-pins zijn voorzien van interne programmeerbare pull-up weerstanden (4.7KΩ, 1.5KΩ, en 560Ω opties, standaard 1.5KΩ) getrokken naar DOVDD. Gebruikers kunnen de weerstand configureren via software functies als nodig.

3) GPIO-functieconfiguratie
De GPIO-pins ondersteunen flexibele functionele configuratie, met een interne 4,7KΩ pull-up weerstand voor DOVDD. Gebruikers kunnen hun functionaliteit definiëren via software op basis van toepassingsvereisten.

4) GND-voorzorgsmaatregelen op systeemniveau
Deze pin is bestemd voor de perifere voedingsbron (system-level GND) en mag niet direct verbonden zijn met de GND van de sensor.

5) Beschermde pin-handhaving
Deze pin is bestemd voor intern gebruik en heeft speciale interne aansluitingen.

3.Externe interface verdeling diagram

4.UQ200 Hoofdbeeld
