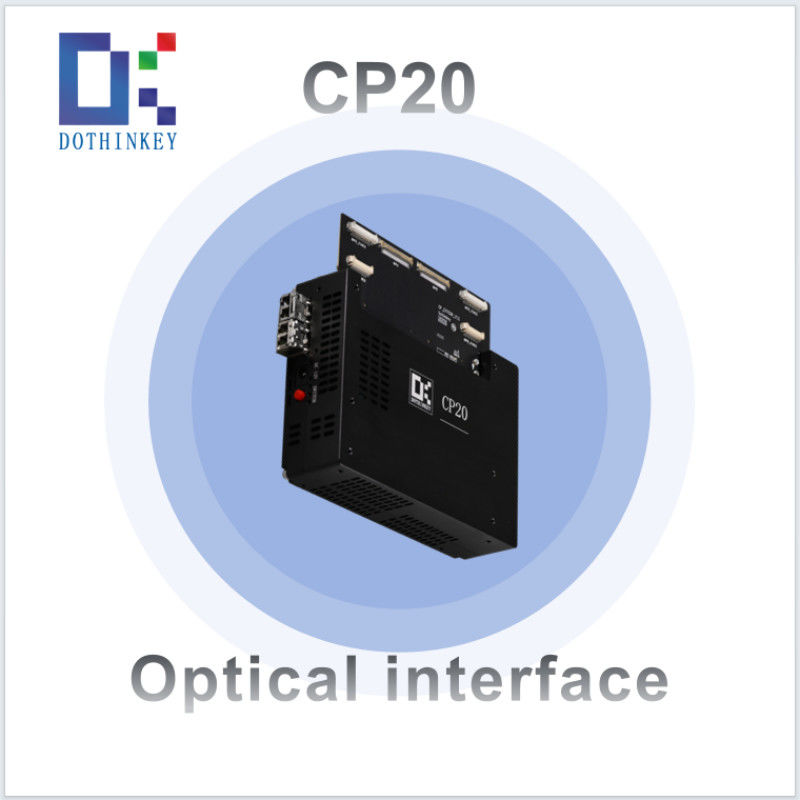

Ondersteuning voor industriële USB-frame-graver MIPI-opname-kaart D PHY en 8X39-besturingssysteem

USB MIPI Frame Grabber Industriële graad D PHY en 8X39 OS ondersteuning

Gebeurtenissen:

1. Dual MIPI D/C-PHY beeldinterface
Dual-channel beeldverwerving die voldoet aan de MIPI D-PHY 1.2- en C-PHY 1.1-protocollen en datakursen ondersteunt tot 6 Gbps per lijn voor sensoren met hoge resolutie.
2. 2×5 instelbare krachtrails
10 onafhankelijke programmeerbare uitgangen (0,8 V ∼3,3 V, ± 1% nauwkeurigheid), die gelijktijdige multi-sensorvermogensoptimalisatie mogelijk maken (bijv. 2,2 V kern + 1,8 V I/O).
3. Multi-Range Current Sensing
Precisie meting van 100 mA tot 10 nA (0,5% FS-nauwkeurigheid) met automatische rangschikking voor dynamische vermogensanalyse.
4. 66-kanaal OS Test Matrix
Open/korte detectie over 66 signaalpaden (contactweerstand < 1 Ω) via programmeerbare belastingschakeling.
5. Dynamische product-ID-programmering
De interne EEPROM ondersteunt een 128-bits unieke identificatieconfiguratie voor IoT/Industry 4.0-traceerbaarheid.
6. Analoog meetinterface
16 bit ADC met een inlaatbereik van ±10 V voor externe spannings-/stroombewaking (bijv. temperatuur, omgevingsgeluid).
7. Real-time spoorbewaking
Continu spanningsfeedback (50 kHz bemonstering, ±0,5% nauwkeurigheid) met waarschuwingen voor overspanning/onderspanning.
8. 4-draad Kelvin Power Delivery
Compensatie voor afstandswaarneming bij een spanningsverlies van < 10 mV over kabels van 2 meter (configuratie met 4 draden).

Schema:

Beschrijving van de voedingsconnector:

CP20 Productspecificaties:
