Meerdere voedingsvoorziening Image Frame Grabber DC12V 3A DDR4_16Gbit Buffercapaciteit

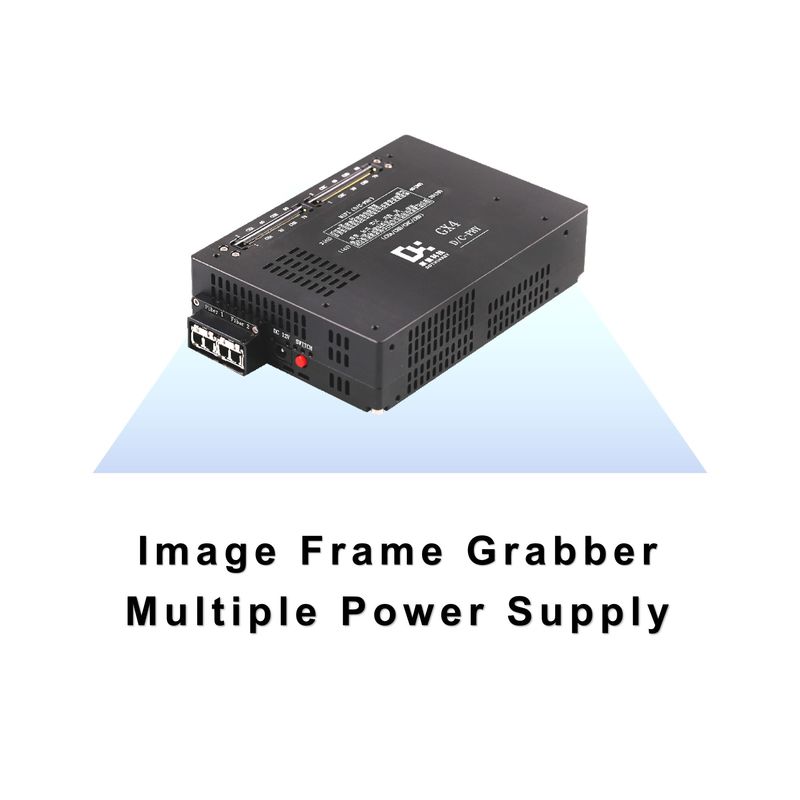

Meerdere stroomvoorziening Image Frame Grabber

De volgende betekenissen zijn van deze MIPI-kanaalgerelateerde parameters in de GX4 Image Frame Grabber:

MIPI-kanaalwaarden
4C: geeft aan dat er 4 C-PHY-kanalen zijn.
4D: geeft aan dat er 4 D-PHY-kanalen zijn.
3D+1C: geeft aan dat er 3 D-PHY-kanalen en 1 C-PHY-kanal zijn.
3C+1D: geeft aan dat er 3 C-PHY-kanalen en 1 D-PHY-kanal zijn.
2D+2C: geeft aan dat er 2 D-PHY-kanalen en 2 C-PHY-kanalen zijn.

MIPI D-PHY 1/2/4 rijstrook

D-PHY:

Een standaard voor fysieke interfaces die vaak wordt gebruikt voor snelle gegevensoverdracht tussen mobiele applicatieprocessors en randapparatuur zoals camera's en displays.

Lane:

In D-PHY worden gegevens verzonden via een rijbaan, elke rijbaan bestaat uit een paar differentiële signaallijnen. 1/2/4 rijbaan betekent dat respectievelijk 1, 2 of 4 rijbanen worden ondersteund voor gegevensoverdracht.

MIPI C-PHY 1/2/3 Trio

C-PHY:

Een nieuwe interface-standaard voor de fysieke laag die is geïntroduceerd door de MIPI Alliance, met een hogere gegevensoverdrachtsefficiëntie en bandbreedte in vergelijking met D-PHY.

Trio:

In C-PHY worden gegevens verzonden over een groep van drie signaallijnen (d.w.z. een Trio) in plaats van differentiaalparen zoals in D-PHY. 1/2/3 Trio betekent dat het gegevensoverdracht ondersteunt over 1, 2,of 3 Trios, respectievelijk.
