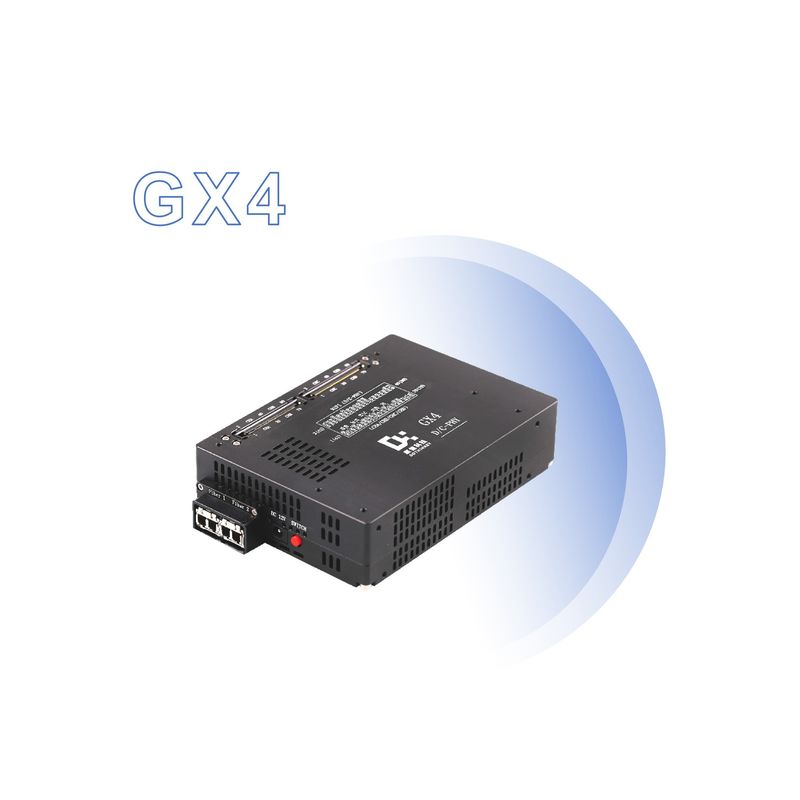

Dothinkey Camera Function Test Image Frame Grabber 10G Glasvezel Interface

Camera Functie Test Image Frame Grabber Dothinkey

Dothinkey Image Frame Grabber kan de volgende functies van de camera module testen:

1Beeldverwerving en -transmissie

MIPI-kanaaltest:

Dothinkey UC930, MU960Pro en andere Image Grabber ondersteunt high-speed MIPI-kanaal, dat gegevensoverdracht kan testen onder verschillende Lane-tellingen, zoals de hoogste ondersteuning voor 4LANE,de gegevensbandbreedte tot 1.5 Gbps/LANE of 1,6 Gbps/LANE, enz., om de stabiliteit en nauwkeurigheid van de camera-module bij hoge snelheidsgegevensoverdracht te waarborgen.

Test van de parallelle poortmodule:

Ondersteuning van standaard parallelpoortmodule-testen, parallelpoortbitbreedte kan maximaal 16 bit ondersteunen, wat voldoet aan de testvereisten van traditionele parallelle poortcameramodules.

Test van de DVS-module:

Ondersteunt DVS module test, en de bitbreedte van parallelle DVS module kan ondersteunen tot 16bit,die kan worden gebruikt voor de test van de gegevensopname- en transmissieprestaties van camera-modules op basis van DVS-technologie.

Ondersteuning van beeldformaat:

Ondersteunt een verscheidenheid aan beeldformaten, zoals RGB565, YUV422, RAW8, RAW10, RAW12, RAW14, RAW16, enz.,die het vermogen van de camera-module om verschillende beeldformaten te verwerken en uit te voeren, volledig kan evalueren.

2. stroomvoorziening en stroomdetectie
Meerdere stroomvoorziening en detectie:

Bijvoorbeeld, UC930 Image Frame Grabber heeft zeven onafhankelijke hoogprecisie en laag geluid digitale DC sensor voedingsbronnen,met een vermogen van meer dan 50 W,, zoals AVDD, DOVDD, VPP2 enz., en sommige van de stroomvoorzieningkanalen ondersteunen ook de stroomvoorziening en stroomopname van de TOF-module.

Hoge nauwkeurigheid van het detecteren van stroom:

Verscheidene beeldraamvangers zijn uitgerust met actuele detectietechnologie op precisie-instrumentenniveau, met een minimumresolutie van 10nA, die de dynamische,statische en standbystromen van de sensor, die bijdraagt aan de evaluatie van de vermogensactiviteit en de vermogensactiviteit van de camera-module.

3. Open en kortsluitingsdetectie
Hoogprecisie-OS-test:

De Image Frame Grabber is uitgerust met een hoge-precisie Open/Short detectie technologie en ondersteunt tot multi-channel open/short circuit detectie.zoals de F22Pro Test Box ondersteunt 292-kanaals OS-test, de Image Frame Grabber ondersteunt 294-kanaals OS-test en de Image Frame Grabber ondersteunt tot 33-kanaals open/kortsluitingsdetectie,en kan nauwkeurig open/kortsluitproblemen in hardwareverbindingen bepalen door de flexibele instelling van de testspanning en teststroom van het besturingssysteem. Via flexibele OS-testspanningsinstellingen en teststroominstellingen,het kan nauwkeurig de problemen met open en kortsluiting in de hardwareverbinding bepalen en de kwaliteit van de verbinding met het circuit van de camera-module garanderen.

4Speciale functietest
Ondersteuning van de TOF-module:

Het ondersteunt stroomvoorziening en stroomopname van TOF-modules, zoals MU960Pro, UC930 en andere Image Frame Grabber, die kunnen voldoen aan de testvereisten van de TOF-cameramodule bij het bepalen van de afstand,3D-modellering en andere toepassingen.

Kleine weerstandstest:

F22Pro en GQ4A Image Frame Grabber ondersteunen kleine weerstandsmetingen, die geschikt zijn voor de weerstandstest van de modulebeugel,en kan de laskwaliteit en contactweerstand van de modulebeugel detecteren, zodat de betrouwbaarheid van de elektrische aansluiting van de module wordt gewaarborgd.

I3C Bus Communicatie:

Sommige Image Frame Grabber ondersteunt I3C SDR-communicatiemodi, zoals F22Pro, GQ4A, enz., die hogesnelheidscommunicatie tussen camera-modules en hosts ondersteunt,en voldoet aan de toekomstige behoeften van camera-modules voor hogere gegevensoverdracht en efficiëntere communicatieprotocollen.

LP-drempelspanning:

Het ondersteunt LP-drempelspanningsaanpassing, die kan worden aangepast volgens de LP-drempelspanningsaanpassing van verschillende modules om modules met ongekwalificeerde LP-spanning te onderscheppen,de kwaliteit van de modules nauwkeurig controleren, en zorgen voor de stabiliteit en betrouwbaarheid van de modules in de modus met een laag energieverbruik.
