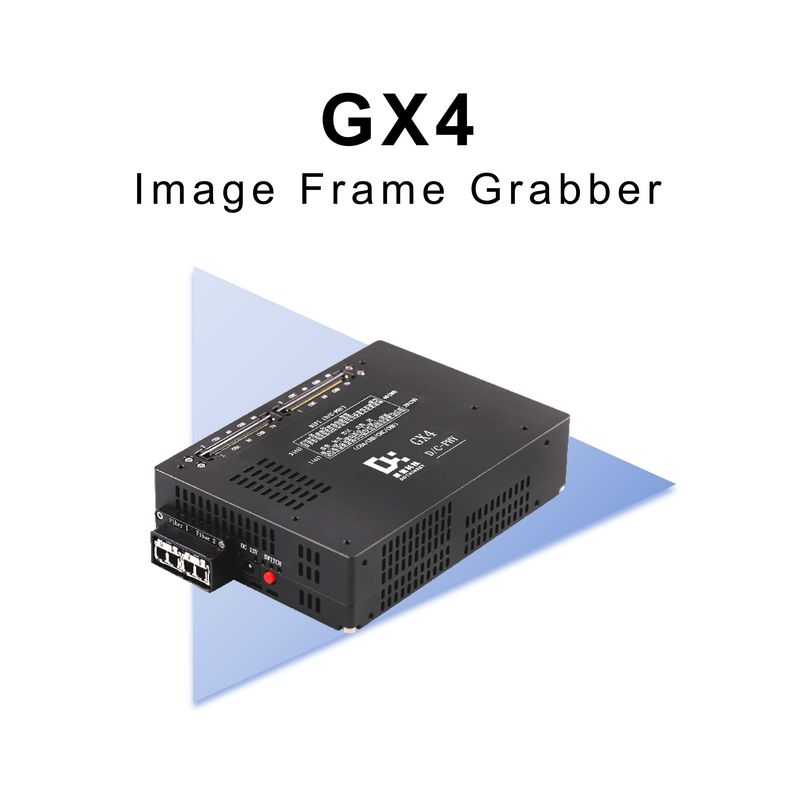

GX4 Dothinkey Frame Grabber 4 Channel D/C-PHY MIPI Frame Grabber

GX4 Image Frame Grabber Inleiding

De Dothinkey GX4 Image Frame Grabber maakt gebruik van 4-kanaals MIPI D/C-PHY beeldverwerving met de volgende voordelen:

Hoge compatibiliteit
Ondersteunt gelijktijdig testen van C-PHY- en D-PHY-modules, waardoor de productielijn flexibeler wordt en de behoefte aan frequente vervanging van de Image Frame Grabber wordt geëlimineerd.

De spanningsregeling kan worden bepaald op basis van de LP-drempel van verschillende modules, nauwkeurige kaartcontrole van de kwaliteit van de module.

Sterke gegevensoverdracht
MIPI D-PHY-snelheid tot 1,9 Gbps/Lane, MIPI C-PHY-snelheid tot 1,5 Gbps/Trio, kan beeldgegevens met hoge snelheid verzenden.

Het 4-kanaalontwerp maakt het mogelijk gelijktijdig meerdere beeldgegevens te verzamelen om te voldoen aan de testbehoeften van multi-camera-modules.

Hoge verwerving en verwerkingsefficiëntie
Het is uitgerust met DDR4_16Gbit Buffer en kan tijdelijk een grote hoeveelheid beeldgegevens opslaan om het risico op gegevensverlies te verminderen en de efficiëntie van het verkrijgen en verwerken te verbeteren.

De hoge snelheidsconnectorinterface (module-to-board-externe connectormodel FX18-80P-0.8SV) zorgt voor een stabiele en betrouwbare gegevensoverdracht.

Meerdere kanalen onafhankelijke besturing
4 kanalen kunnen onafhankelijk worden bestuurd en flexibel worden gecombineerd om aan de behoeften van verschillende testscenario's te voldoen.

Ondersteunt een verscheidenheid aan kanaalcombinaties, zoals 4C, 4D, 3D+1C, 3C+1D of 2D+2C, enz., die zich aanpassen aan de kanaalconfiguratie van verschillende camera-modules.

Verbetering van de productie-efficiëntie
Het ondersteunt gelijktijdige verlichting van 4 modules en kan meerdere camera-modules tegelijkertijd testen, wat de productie-efficiëntie aanzienlijk verbetert.

Uitgerust met 7*4 kanalen van sensor verstelbare voeding, die volledig kunnen voldoen aan de voedingsvereisten van de module en zorgen voor de stabiliteit van het testproces.
