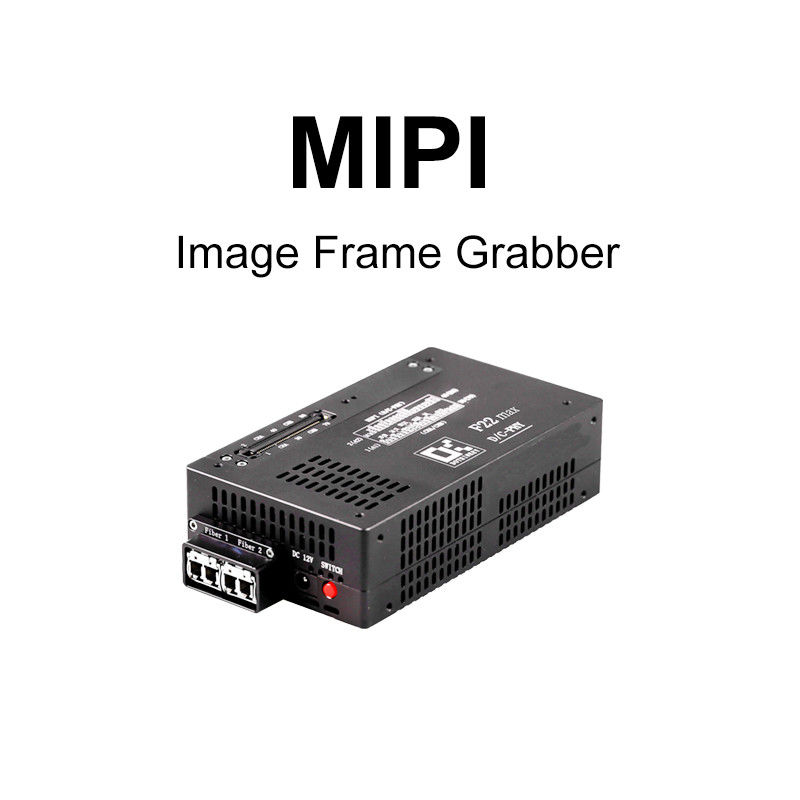

C-PHY Image MIPI Frame Grabber Dothinkey F22MAX Hoge bandbreedte

MIPI C-PHY beeldframe grabber

MIPI C-PHY is een seriële high-speed-interface ontwikkeld door het MIPI-consortium met de volgende voordelen:

1. Hoge transmissie-efficiëntie
Met behulp van de driefasige codering van symbolen worden 2,28 bits per symbool over drie lijnen verzonden.die een hogere gegevenssnelheid kan realiseren dan de traditionele tweefasige differentiële signalisatie bij dezelfde klokfrequentie, bijvoorbeeld bij 2,5G-symbolen/s, kan elk kanaal een gegevenssnelheid van ongeveer 5,7Gbps bieden.

2. Hoge bandbreedte
Een hoge doorvoer op een kanaal met beperkte bandbreedte om te voldoen aan de behoeften van video met hoge resolutie, hoge resolutiebeelden en andere grote gegevensoverdrachten,zoals ondersteuning voor 48MP camera snelle gegevenslezen, 8K-video-opname met 30 frames per seconde en 2K-resolutie-displays.

3. Lage stroomverbruik
Met een lage stroommodus en geoptimaliseerde stroombeheersfuncties is het geschikt voor mobiele apparaten op batterij en kan het onder lagere voedingsspanning werken om de levensduur van de batterij van het apparaat te verlengen.zoals in draagbare apparaten, om de levensduur van de batterij bij langdurig gebruik te waarborgen.

4Vergemakkelijkt kloksysteem
De kloktijd wordt in elk symbool gecodeerd, waardoor de behoefte aan afzonderlijke klokkanalen wordt weggenomen, het herstellen van klokken wordt vereenvoudigd en de complexiteit en kosten van het systeemontwerp worden verminderd.

5. Goede compatibiliteit
Veel gemeenschappelijke kenmerken met D-PHY kunnen op dezelfde IC-pin naast elkaar bestaan, waardoor de ontwikkeling van dual-mode-apparaten mogelijk is,bescherming van de investeringen van leveranciers in D-PHY-technologie en meer flexibele ontwerpopties.

6. Hoge betrouwbaarheid
De driefasige differentiële signaalconfiguratie en de coderingstechnologie voor foutencorrectie kunnen ruisinterferentie effectief weerstaan en zorgen voor de integriteit en nauwkeurigheid van de gegevensoverdracht.

7Verschillende toepassingsscenario's
geschikt voor perifere verbindingen zoals camera's, displays en sensoren in mobiele apparaten, evenals infotainmentsystemen in voertuigen en sensornetwerken in automobielelektronica,en kan ook worden uitgebreid naar opkomende gebieden zoals het Internet of Things, virtuele realiteit en 5G-communicatie.
