Name: AA Test Imaging Source Frame Grabber 5Gbps Frame Grabber-apparaat
Brand: Shenzhen Dothinkey Technology Co., Ltd.
SKU: FM101
Price: 3,100.00 USD
Availability: InStock

Huis > producten > Automobiele frame grabber >

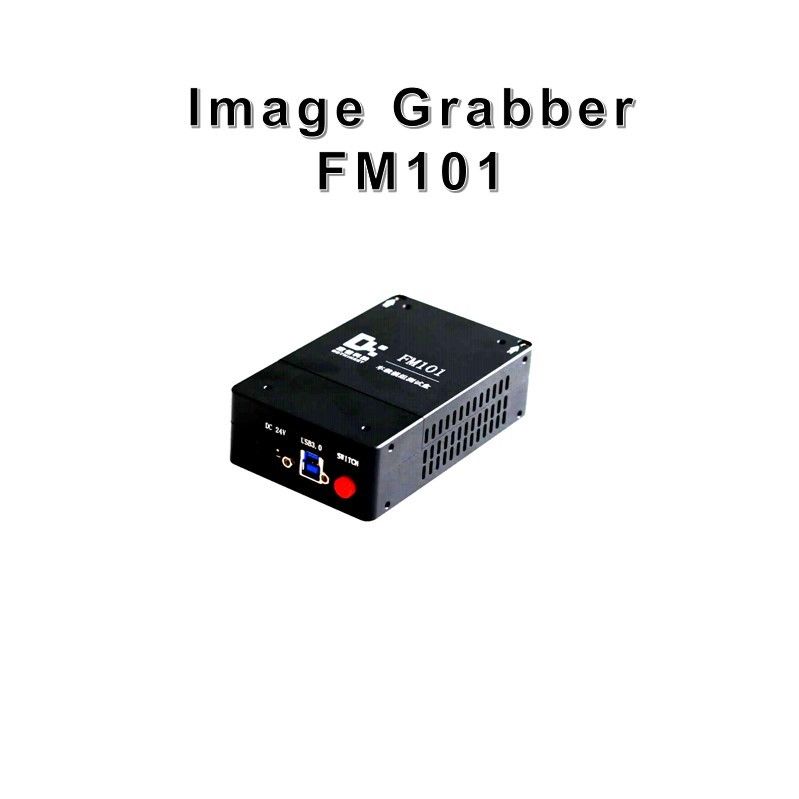

AA Test Imaging Source Frame Grabber 5Gbps Frame Grabber-apparaat

AA Test Imaging Source Frame Grabber

Imaging Source Frame Grabber 5 Gbps

Frame Grabber-apparaat van 5 Gbps

Plaats van herkomst:

Shenzhen China

Merknaam:

Dothinkey

Certificering:

Modelnummer:

FM101

Contacteer ons

Vraag een offerte

AA Test Imaging Source Frame Grabber 5Gbps Frame Grabber-apparaat

Productdetails

Kleur:

Zwart

Beeldtransmissie:

5 Gbps

Inlaatspanning:

110V/AC ~ 220V/AC 50Hz/60Hz

uitgangsvermogen:

DC 24V/2,5A

Stroomvoorziening:

DC 24V/2,5A

Toepassing:

Auto-montage interne parameterkalibratie/AA-test

Markeren:

AA Test Imaging Source Frame Grabber

Imaging Source Frame Grabber 5 Gbps

Frame Grabber-apparaat van 5 Gbps

Betaling & het Verschepen Termijnen

Min. bestelaantal

1 stuks

Prijs

USD1200-USD5000

Verpakking Details

Kartonnen verpakkingen

Levertijd

5-8 werkdagen

Betalingscondities

T/T

Levering vermogen

Beschikbaarheid van de voorraden

Verwante producten

Contacteer ons

86-755-6114-6178

Contact nu

Productomschrijving

5Gbps Automotive Imaging: interne kalibratie en AA-testoplossing

Functies van het testsysteem voor automotive modules FM101

Testoplossing met één camera
- Ondersteunt zowel FAKRA coaxiale (een-end) als STP differentiële interfaces
- speciaal ontworpen voor de validatie van modules voor autocamera's
Uitgebreide monitoring en diagnose
- Realtimecontrole van het verbruik van stroom
- Meting en analyse van de framerate
- Gedetailleerde foutmelding:
  • Fouten in het kader
  • Linkfouten
  • Ontcijferingsfouten
Geavanceerd beeld- en stroombeheer
- Vermogen tot het vastleggen en opslaan van volledige beelden
- Geïntegreerde Power-over-Coax (POC) ondersteuning:
  • Verschaffing van stroom
  • Spanningsmeting
- Dedicated LED power supply voor voertuigverlichtingsmodules
Flexible configuratieopties
- Selecteerbare ontkoppelingsoplossingen
- Compatibel met belangrijke automobielnormen:
  • MAXIM-serialisatie
  • TI-serialisatie
- Ondersteunt de meeste op de markt verkrijgbare seriële modules

Programmeerbaar voedingsbereik en nauwkeurigheid

Programmeerbaar voedingsbereik en nauwkeurigheid
Kanaal	Uitgangsspanningsgebied	Een stap naar voren.	Genauigheid van de uitgangsspanning zonder belasting	Maximale uitgangsstroom	Huidige resolutie inzake overnames	Actuele verkrijgingsnauwkeurigheid	POC-spanningsopname nauwkeurigheid
CH1 CH2	0.8V-18V	0.1V	0.8V-6V :± 60 mV 6V-18V :± 1%	1A	0.1mA	0-0.05A :±1,5mA 0.05A-1A :± 1%	0.8V-6V :± 60 mV 6V-18V :± 1%

Beschrijving van de interfacefunctie

1	Stroomuitgangsinterface	Er is geen externe stroomvoorziening toegestaan, die wordt gebruikt om de aanvullende verlichting van de externe module, onafhankelijk van de POC-stroomvoorziening en aangesloten, te voorzien van stroom.De PIN-afstand van de draad is 3.81mm
2	Interface van de camera-module A	Standaardconfiguratie standaard: coaxiale interface (COAX), FAKRA-connector, Z-vormige, onfeilbare interface, aquablauw
3	Interface van de camera-module B	Differentiële interface (STP), het eindproduct is alleen gereserveerd. Type foolproof interface
4	Signaallamp	Rood: Licht voor de aandrijving Groen: Licht voor de signaalinrichting
5	Interface van de voedingsvoorziening van de testbox	Een speciale DC 24V/2.5A-stroomtoevoerinterface voor de testbox, die wordt gebruikt om werkvermogen voor de testbox te leveren
6	USB3.0-interface	USB3.0-communicatie-interface
7	Schakelaar	Toetsbox-aan-/uitschakelaar
