Dothinkey USB3.0 Series MIPI Capture Card DVP HISPI LVDS En SPI Frame Grabber

Dothinkey USB3.0 Series Image Grabber ondersteunt meerdere protocollen-MIPI, DVP, HISPI, LVDS en SPI

Overleven

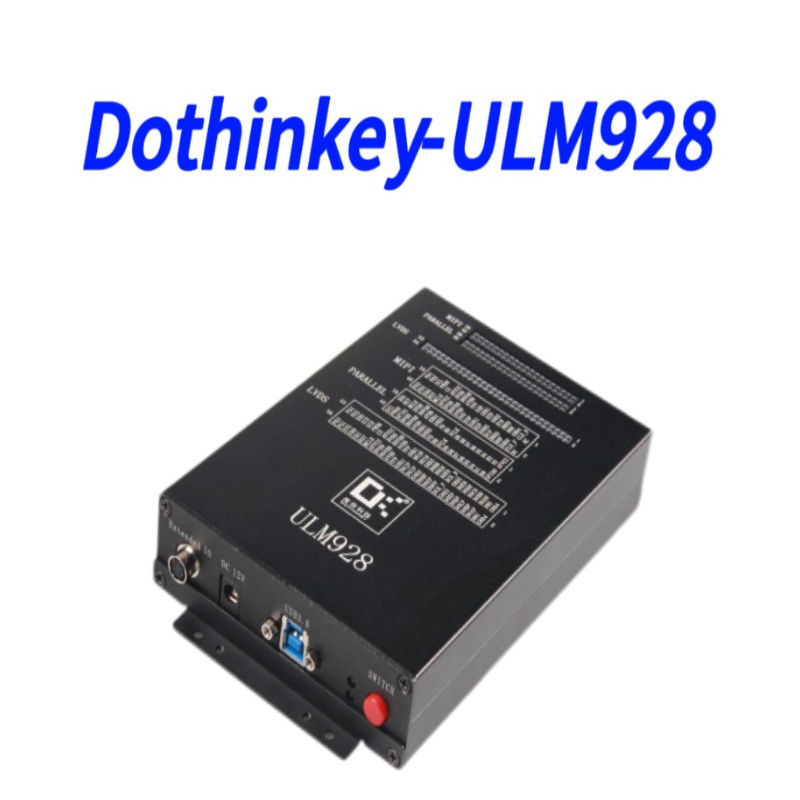

De beeldgraver ULM928 is een veelzijdige testoplossing die is ontworpen voor het vastleggen van hoge-prestatiesbeelden en de evaluatie van sensoren.inclusief MIPI, DVP, HISPI, LVDS en SPI, waardoor het ideaal is voor het testen van mobiele, automotive en bewakingscamera's.

Belangrijkste kenmerken

• High-speed gegevensoverdracht:USB 3.0 (5 Gbps) zorgt voor snelle beeldverwerking.

• Multi-interface compatibiliteit:Ondersteunt MIPI (4-lane @ 1Gbps), LVDS (10-lane @ 600Mbps) en DVP (200MHz PCLK).

• Precieze energiebeheer:Vijf programmeerbare lage geluidsspanningskanalen (tot 3,3 V/500 mA) voor de sensorvoorziening.

• Geavanceerde stroomdetectie:Meting met hoge resolutie (10nA) voor standby- en dynamische stroomanalyse.

• Uitgebreide foutdetectie:45-kanaals open/korte test met adaptieve drempelwaarden voor betrouwbare diagnose.

Voordelen

a. geoptimaliseerd voor hoge snelheidsopnames met een robuuste signaalintegriteit.

b.Flexibele stroomvoorziening (2,5 V ∼9 V) om aan diverse sensoreisen te voldoen.

c. Verbeterde testnauwkeurigheid met instelbare spannings-/stroominstellingen.

d.Brei apparaatcompatibiliteit, die zorgt voor een efficiënte validatie van modules.

Technische specificaties voor beeld en transmissie

1)Sensorcompatibiliteit

a.MCLK-klokbereik6MHz ~ 99MHz

b.MCLK-kloknauwkeurigheid±0.1MHz

c.Niveaubereik IO-sensor (na DOVDD) -1.3V ~ 3.3V

d.LVDS-bandbreedte-≥600 Mbps/Lane

e.Aantal LVDS-gegevenskanalen:1/2/4/8/10Lane

f.MIPI-bandbreedte-≥1 Gbps/Lane

g.Aantal MIPI-gegevenskanalen-1/2/4Streep

h.PCLK-klokfrequentie200M HZ

i. Ondersteunde beeldformaten-RGB565/YUV422RAW8/RAW10/RAW12

j.RGB-formaat ondersteunen-RGB565

2) USB3.0 metrisch

a.USB3.0 gegevensbandbreedte-5 Gbps

3)Technische indicatoren van SENSOR I2C

a.I2C-communicatie-snelheid100K/400K/1M
