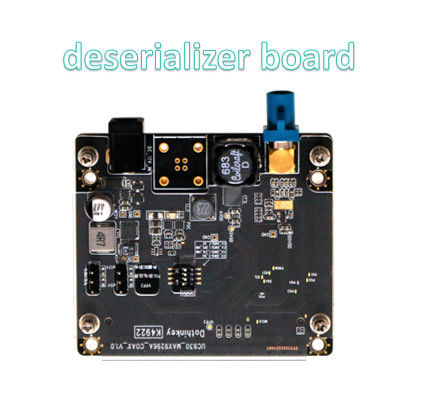

fpd link iii deserializer MIPI

1.POC stroomvoorziening

Dit decoderbord gebruiktVPP2-stroomtoevoerIn deze modus is geen externe voedingsadapter vereist, omdat deze rechtstreeks via het testsysteem kan worden aangesloten, waardoor het aansluitproces van het apparaat wordt vereenvoudigd.

Optioneel externe voedingsoplossing:

• Wanneer een onafhankelijke stroomvoorziening nodig is, gebruik dan een12V/1A gelijkstroomstroomadapterverbonden met het aangebrachte DC-aansluiting.

• Selecteer de uitgangsspanning via de ingebouwde springkap:

  • Positie A:12V gelijkstroomuitgang

  • Positie B:5V gelijkstroomuitgang

• Notitie: Zorg ervoor dat het systeem is uitgeschakeld voordat u overschakelt naar de energie-modus om kortsluitingsrisico's te voorkomen.

2.Specificaties van de kernchip

De MAX9296A decoder chip vereist preciezevier onafhankelijke voedingsbronnen, die allemaal door de testbox moeten worden verstrekt en strikt aan de volgende parameters moeten voldoen:

Critische operationele vereisten:

• Controleer alle stroomtoevoerspanningen met een multimeter voordat u aanzet.

• Stel de krachtsprongschuiters niet in terwijl het systeem aan is.

• Een spanning die de grens overschrijdt, kan permanente schade aan de chip veroorzaken.

3.Technische specificaties voor interfaces

Het bestuur neemt een industriële aansluitingsoplossing aan:

• Fysieke interface: 44-pinnige dubbelrijke pinkop (2.54 mm standaardpitch)

• Signaalprotocol: Volledig in overeenstemming met de MIPI CSI-2-norm

• Compatibele apparaten: Geschikt voor ons volledige assortiment testboxproducten

• Bescherming:

  • ESD-bescherming: ±8 kV contactontlading

  • Goudgeplatte pinnen zorgen voor langdurige betrouwbaarheid van het contact
