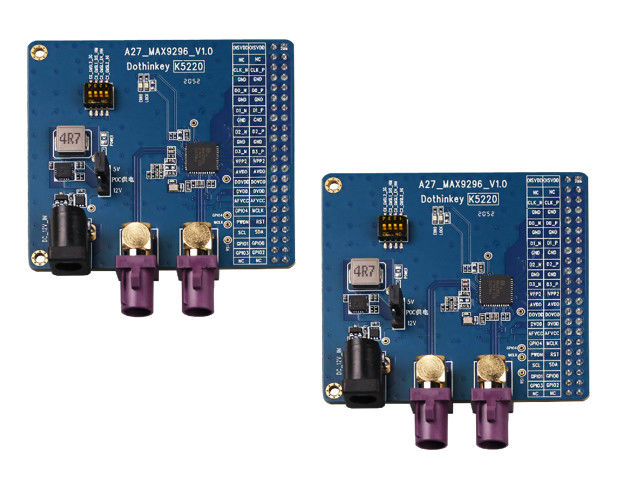

fpd link iii deserializer MIPI

1POC-stroomvoorziening Dual-mode stroomvoorziening (keuzebaar via J6): stroomvoorziening via een gelijkstroomstop: een externe 12V/1A-stroomadapter is vereist.Selecteer 12V- of 5V-uitgang via de J5 jumper (in de fabriek standaard ingesteld op 5V om te voorkomen dat de te testen module verbrand wordt). Stroomvoorziening van de testkamer: er is geen externe stroomvoorziening vereist en de stroomvoorziening is rechtstreeks uit de testbox. De POC-spanning wordt ingesteld via de AP-configuratie (J5 mislukt).De testbox UC930 ondersteunt verstelbare uitgangen van 4V tot 18V.

2. MAX9296 chip stroomvoorziening vereisten Vier stroomvoorzieningen zijn vereist uit de testkamer: AFVCC & DVDD: Vaste 1,2 V (moet worden vergrendeld door AP-configuratie).8V (AP-configuratie vergrendeld). DOVDD: ondersteunt 1.8V ∼3.3V flexibele aanpassing. Opmerking: bevestig de spanningsconfiguratie voordat u aanzet om beschadiging van de chip te voorkomen.

3. API-beschrijving Gereserveerde 2,54 mm pitch 44PIN dubbelrijpen, compatibel met de standaard MIPI-testbox-interface.

4. MAX9296 Compatibiliteitsopmerkingen In theorie worden meerdere GMSL1/GMSL2 serialisatoren ondersteund, maar de bijbehorende registerparametergroep moet worden geconfigureerd volgens het gepaarde model.

5. DIP-schakelaar gebruiksspecificatie 4-positie onafhankelijke DIP-schakelaar: Elke persoon komt overeen met een hardwarefunctie. Regels: Slechts één persoon mag tegelijkertijd op ON worden ingesteld. Na de wijziging,Je moet het weer aanzetten om effect te krijgen.
