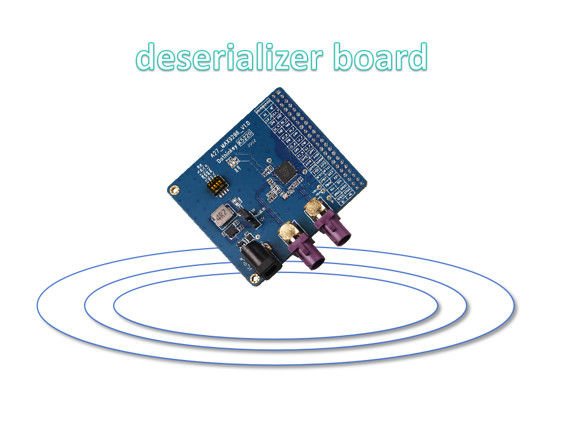

TI-bord MIPI

1Opties voor POC stroomvoorziening

• Twee modus (geselecteerd door J6):

  • DC-afsluiting:

    • Vereist externe12V/1A adapter.

    • GebruikJ5om te selecteren12 V of 5 Vvoor POC-vermogen (fabrieksstandaard:5Vom klantmodules te beschermen).

  • Versnelling van de testbox:

    • Geen externe adapter nodig.

    • POC-spanning geconfigureerd viaAP-instellingen(J5 uitgeschakeld).

    • VoorProefvak UC930, POC bereik:4V ∼ 18V.

2. MAX9296 Chip stroomtoevoer

• Vier aandrijflijnen (moet worden geleverd door de testbox):

  • AFVCC & DVDD:Vastgesteld op1.2V(AP-instelling).

  • AVDD:Vastgesteld op1.8V(AP-instelling).

  • - Het gaat om de politie.Verstelbaar (1.8V ¥3.3Vindien nodig).

• Waarschuwing:Zorg ervoor dat de spanningen correct zijn ingesteldvóór het inschakelenom schade aan de chip te voorkomen.

3. Interface

• 44-pinnige dubbelrijkop (2.54 mm)voor de compatibiliteit van de MIPI-interface met testboxen.

4. MAX9296 Pairing flexibiliteit

• OndersteuningGMSL1/GMSL2-serialisatorenmaar vereistverschillende registerconfiguratiesvoor elk serialisatiemodel.

5. Configuratie van de DIP-schakelaar

• 4-in-1 DIP-schakelaar:Elke schakelaar regelt een unieke hardwarefunctie.

• Regels:

  • Alleen...één schakelaarkan worden ingesteld opAanEén voor één.

  • Zet het bord weer aan.na het wijzigen van de DIP-instellingen om de wijzigingen van kracht te maken.

Belangrijkste aanbevelingen:

• ControleerPOC-spanningsvereistenvan de te testen module voordat de vermogenstoestand wordt geselecteerd.

• Dubbele controleMAX9296 aandrijflijn instellingenin de AP-configuratie om schade te voorkomen.

• Volg de richtlijnen van de DIP-schakelaar om conflicten bij de initialisatie van het register te voorkomen.
