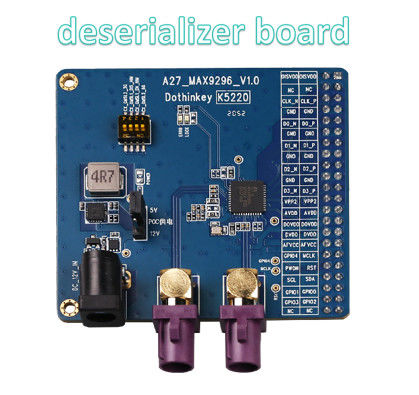

GMsl deserializer MIPI

(1) Over POC-stroomvoorziening: De decoderkaart kan voor POC-stroomvoorziening (geselecteerd door J6) twee stroomtoevoermodus van gelijkstroom-afvoer of testdoos gebruiken, waarbij wanneer de gelijkstroom-afvoer is geselecteerd,het decoderbord moet een externe 12V/1A-stroomadapter apart aansluiten, en selecteer vervolgens 12V of 5V als POC-stroomtoevoer tot en met J5; bij het selecteren van de stroomtoevoer voor de testkamer,het decoderbord heeft geen aparte externe voeding nodig en kan worden geconfigureerd om de POC via de AP-configuratie te voorzien (in welk geval de J5-sprongkap niet werkt), en voor de UC930-testkamer kan het POC-toevoerbereik worden ingesteld van 4 tot 18 V. De positie van J5 en J6 wordt in de onderstaande figuur weergegeven,onze fabriek standaardinstelling is de 5V uitgang van de DC stopcontact (zodat niet te verbranden de client module), moeten de gebruikers vóór gebruik de juiste POC-stroomvoorziening kiezen op basis van de werkelijke stroomvoorzieningseisen van de te testen module.

(2) Over de stroomvoorziening van de decoderbordchip: de MAX9296-chip op deze decoderbord moet extern worden ingesteld met vier stroomvoorzieningen,en de vier voedingsbronnen moeten worden aangedreven door de testbox, waarbij AFVCC en DVDD aan het punt van aansluiting op 1,2 V moeten worden bevestigd, AVDD aan het punt van aansluiting op 1,8 V moet worden bevestigd, DOVDD naar behoefte in het bereik van 1,8-3,3 V moet worden ingesteld,als er andere spanningsinstellingen in de AP zijnVoordat de tekening wordt gemaakt, moet worden gewaarborgd dat de spanning van deze kanalen niet is ingesteld op het opgegeven bereik om schade aan de MAX9296-chip te voorkomen.

(3) Over de interface: De decoderplaat heeft een 2,54 mm pitch, dubbel rij 44PIN pin header gereserveerd voor het koppelen met de standaard MIPI interface van onze testbox producten.

(4) Over MAX9296: Volgens officiële informatie kan MAX9296 theoretisch worden gekoppeld aan een verscheidenheid aan GMSL1/GMSL2-serialisatoren, en wanneer het wordt gekoppeld aan verschillende GMSL-serialisatoren, kan het in combinatie met andere GMSL-serialisatoren worden gebruikt.verschillende registerparametergroepen moeten worden geconfigureerd.

(5) Over de DIP-schakelaar: De DIP-schakelaar van de decoderplaat is een 4-in-1 DIP-schakelaar, elk vertegenwoordigt een onafhankelijke hardware-instelling,elke hardware-instelling komt overeen met een speciale functie van de instelling van het aanstallingsregister, mag slechts één DIP-bit tegelijkertijd in de "ON" -positie worden ingesteld, en nadat elk DIP-bit is ingesteld, moet het decoderbord opnieuw worden aangesloten om deze instelling van kracht te maken.
