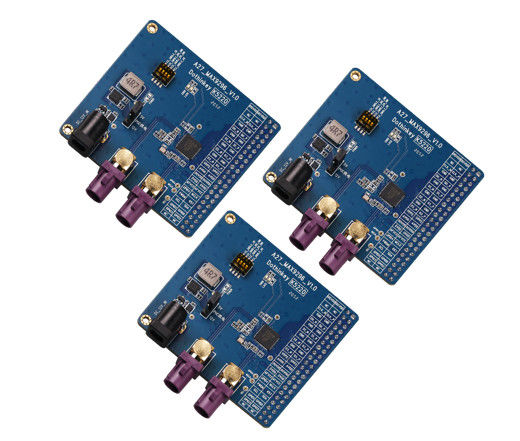

beeldsensorbord MIPI

(1) Over POC-stroomvoorziening: deze decoderkaart kan twee stroomvoorziening modi van gelijkstroom-afvoer of testbox voor POC-stroomvoorziening (geselecteerd door J6) gebruiken, waarbij wanneer de gelijkstroom-afvoer wordt geselecteerd,het decoderbord moet apart worden aangesloten op een externe 12V/1A-stroomadapter, en selecteert vervolgens 12V of 5V als POC-stroomvoorziening tot en met J5; bij het selecteren van de stroomvoorziening van de testbox heeft het decoderbord geen afzonderlijke externe stroomvoorziening nodig,en kan worden geconfigureerd om stroom te leveren aan de POC via de AP-configuratie (op dit momentDe positie van J5 en J6 is weergegeven op de volgende afbeeldingen.Onze standaardinstelling is 5V DC-uitgang (om te voorkomen dat de klantmodule verbrand), moeten de gebruikers de juiste POC-stroomvoorziening kiezen volgens de werkelijke stroomvoorzieningseisen van de testmodule voordat deze wordt gebruikt.(2) Over de stroomvoorziening van de decoder-bordchip:De MAX9296 chip op deze decoder board moet extern worden voorzien van vier stroomvoorzieningen, en de vier voedingsbronnen moeten worden aangedreven door de testbox, waarin AFVCC en DVDD op 1,2 V aan het punt van aansluiting moeten worden bevestigd, AVDD op 1,8 V aan het punt van aansluiting,DOVDD moet worden ingesteld op 1.8-3.3V indien nodig, indien er andere spanningsinstellingen in de AP zijn, negeer deze.het is noodzakelijk ervoor te zorgen dat de spanningsinstellingen van deze kanalen het gespecificeerde bereik niet overschrijden om schade aan de MAX9296-chip te voorkomen..

(3) Over de interface: Deze decoderplaat beschikt over een 2,54 mm pitch, dubbele rij 44PIN pin header interface voor het koppelen met de standaard MIPI interface van onze test box producten.

(4)Over MAX9296: volgens de officiële informatie kan de max9296 theoretisch worden gekoppeld aan een verscheidenheid aan gmsl1/gmsl2-serialisatoren, en wanneer deze met verschillende gmsl-serialisatoren worden gekoppeld, kan de max9296 worden gebruikt voor het opstellen van een serie.verschillende registerparametergroepen moeten worden geconfigureerd.

(5) Over de DIP-schakelaar: De DIP-schakelaar van de decoderplaat is een vier-in-één DIP-schakelaar, elk vertegenwoordigt een onafhankelijke hardware-instelling,elke hardware-instelling komt overeen met een speciale functie van de start-op-initialisatie van de registerinstelling., elke keer dat slechts één van de DIP-bits op de "ON" -zijde mag bellen, en nadat elk DIP-bit is ingesteld, moet het decoderbord opnieuw worden ingeschakeld om deze instelling van kracht te maken.
