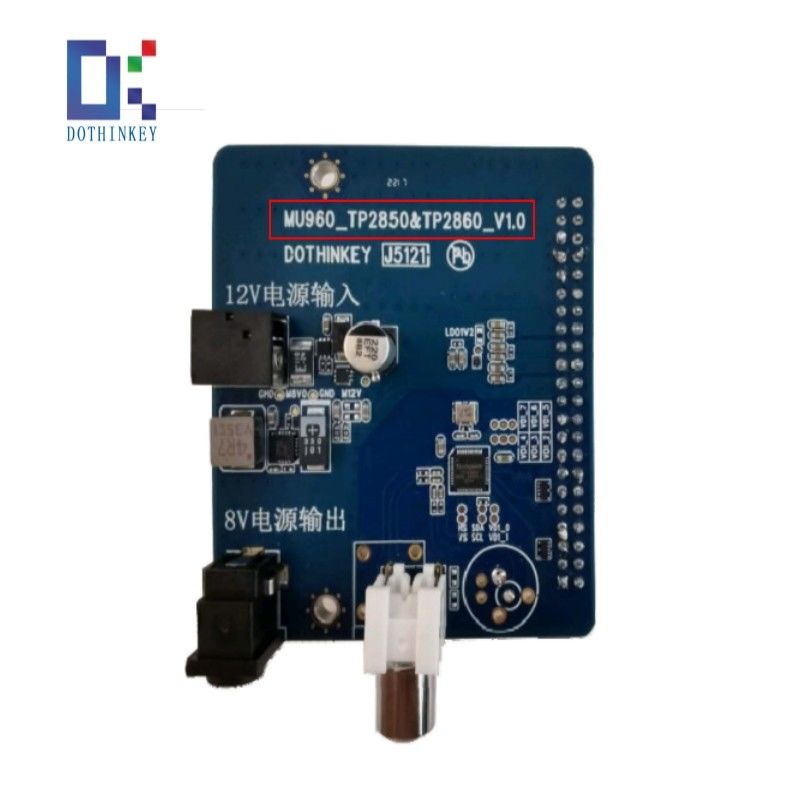

Voertuigmodule Frame Grabber Board Automotive Deserializer Board MU960_TP2860

Automobilische deserializer board MU960_TP2860 Vehicle module decoupling solution

1Kenmerken:

1) Ondersteunt decodering van modules van het type AHD/TVI, geschikt voor decoderingsoplossingen voor modules voor automobielproductie;

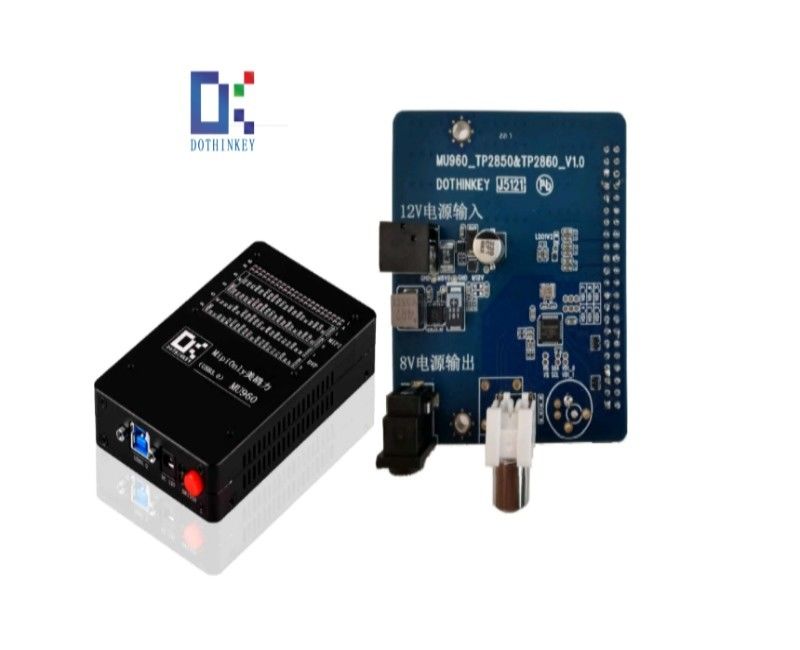

2) MIPI-signaaluitgang, gecombineerd met beeldvanger MU960/UC930 om beeldopname van de automobielmodule te bereiken.

2Specificatie:

3. Voordat u gebruikt:
1) Wat de POC-toevoer betreft: de POC-toevoer van deze deserializer wordt omgezet van een externe 12V-toevoer naar een 8V-werkspanning via een gelijkstroomstop,dus de deserializer vereist een afzonderlijke externe 12V / 1A stroomadapter.
2) Wat de voedingsbron van de deserializerchip betreft: de TP2860-chip op deze deserializer vereist drie externe voedingsbronnen.en AVDD van de beeldvanger. DVDD moet worden geconfigureerd op 1,2 V, DOVDD kan worden geconfigureerd op 1,8 V of 3,3 V, AVDD moet worden geconfigureerd op 3,3 V.het is noodzakelijk ervoor te zorgen dat alle spanningsinstellingen het gespecificeerde bereik niet overschrijden om schade aan de TP2860-chip te voorkomen..
3) Met betrekking tot de interface: deze deserializer behoudt een 2,54 mm afstand, dubbele rij 44PIN pin interface voor het matchen van onze standard MIPI interface van ons bedrijf voor beeldgravers,een RCA coaxiale aansluiting voor het aansluiten van testmodules,.

4Beschrijving van de interface van de deserializer board:
