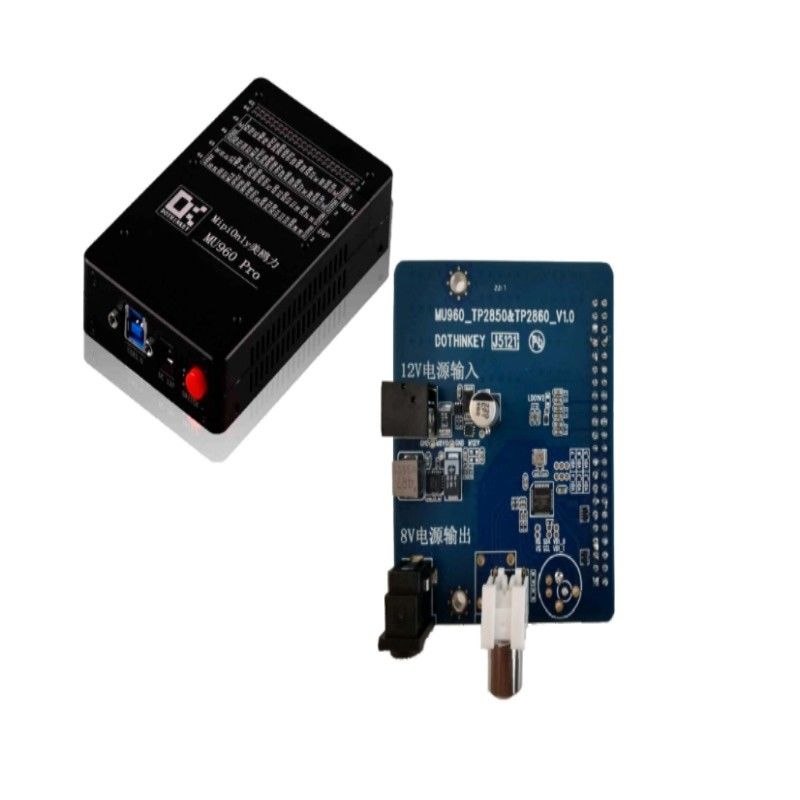

Deserializer Decoding Grabber Card Dothinkey Image Grabber Card MU960

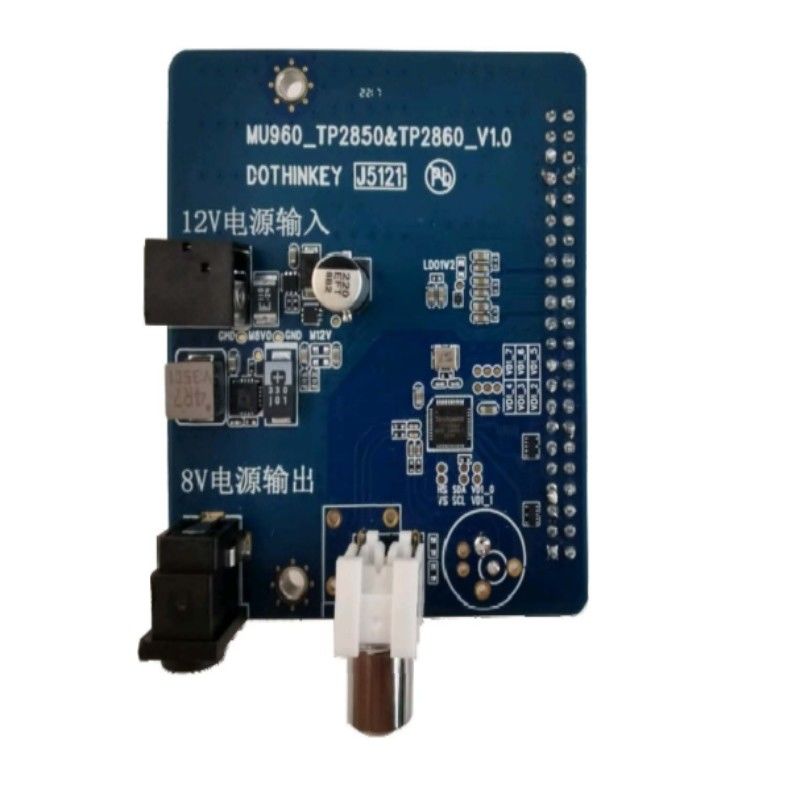

TP2860 Deserializer voor Image Grabber MU960

Kenmerken:

1Ondersteunt decodering van modules van het AHD/TVI-type, geschikt voor decoderingsoplossingen voor automobielmodules;
2. MIPI-signaaluitgang, gecombineerd met de beeldvanger MU960/UC930 om beeldopname van de automobielmodule te bereiken.

Specificatie:

2. Waarschuw voor gebruik!!!
(1) Wat de POC-toevoer betreft: de POC-toevoer van deze deserializer wordt omgezet van een externe 12V-toevoer naar een 8V-werkspanning via een gelijkstroomstop,dus de deserializer vereist een afzonderlijke externe 12V / 1A stroomadapter.
(2) Wat de voedingsbron van de deserializerchip betreft: de TP2860-chip van deze deserializer vereist drie externe voedingsbronnen.en AVDD van de beeldvanger. DVDD moet worden geconfigureerd op 1,2 V, DOVDD kan worden geconfigureerd op 1,8 V of 3,3 V, AVDD moet worden geconfigureerd op 3,3 V.het is noodzakelijk ervoor te zorgen dat alle spanningsinstellingen het gespecificeerde bereik niet overschrijden om schade aan de TP2860-chip te voorkomen..
(3) Wat de interface betreft: deze deserializer heeft een 2,54 mm afstand, dubbele rij 44PIN pin interface voorbehouden voor het aansluiten van de standaard MIPI-interface van ons bedrijf voor beeldgravers,een RCA coaxiale aansluiting voor het aansluiten van testmodules,.

3Beschrijving van de interface van de deserializer:
