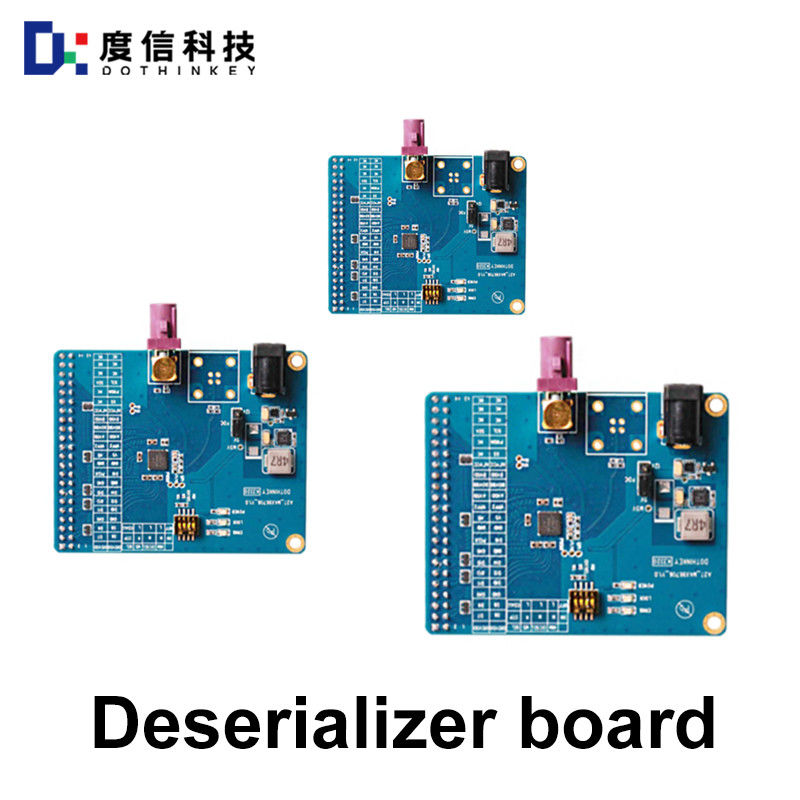

Deserializer boards Dothinkey Manufacturing

Deserializer boards Dothinkey Manufacturing

Industrial Deserializer board is een signaalverwerkingsapparaat dat voornamelijk wordt gebruikt om ruwe gegevenssignalen uit sensoren of camera's om te zetten in oplosbare beelden of besturingsacties.die veel wordt gebruikt op het gebied van machine visionDe kernfuncties zijn onder meer protocolconversie (bv. MIPI CSI-2, LVDS), data decodering (bv. RAW-afbeelding,de opstelling van de gegevens in gecomprimeerd formaat) en de signaalconditionering (eHieronder worden de technische beginselen, toepassingsscenario's en typische gevallen uitgelegd:
I. Technische beginselen en functies van industriële deserializerplaten
1Analyse en omzetting van signaalprotocollen
Invoersignaaltype: Deserializerplaten ontvangen gewoonlijk differentiële signalen (bijv. HS-modus van MIPI CSI-2) of parallelle signalen (bijv. DVP-interface), die ruwe beeldgegevens bevatten (bijv.RAW-formaat) of besturingsopdrachten uit camera-modules.
Protocolverwerking: Bijvoorbeeld voor het MIPI CSI-2-protocol moet het Deserializer-bord zijn gelaagde structuur (toepassingslaag, protocollaag, fysieke laag) verwerken,inclusief gegevenspakkettering/ontpakkettering, foutcorrectie (bijv. CRC) en kanaalbeheer. Neem Dothinkey's Image Grabber als voorbeeld, het realiseert de ondersteuning van CPHY LRTE-modus via FPGA,Dat lost het probleem op dat de traditionele speciale chip geen afbeeldingen kan produceren vanwege de beperking van de protocolversie..
Uitgangsinterface: De gedecodeerde gegevens worden via USB3 naar de computer of de hostcomputer verzonden.0, GigE Vision of HDMI-interface, die realtime beeldanalyse of -opslag ondersteunt.

2. Gegevens decoderen en beeldverwerking
RAW-beelddecodering: de RAW-gegevens (bijv. Bayer-formaat) die uit de camera-module worden geproduceerd, moeten worden omgezet in standaard beeldformaten (bijv. RGB,YUV) via de Deserializer board voor latere analyse.Zo ondersteunt Dothinkey's UC930 Image Grabber een hoge-precisie-stroomdetectie (minimaal 10nA) en draagt verwerkte gegevens over via de USB3.0-interface.
Verwerking van compressieformaat: Sommige Deserializer-boards ondersteunen realtime decodering van H.264, H.265 en andere videocoders, die geschikt zijn voor scenario's waarbij hoge-resolutie videostreams vereist zijn (bijv. 8K-bewaking).

3. Signalconditioning en optimalisatie
Geluidsfiltering: verminderen van signaalinterferentie door middel van hardwarecircuits of digitale signaalverwerking (DSP) algoritmen om de beeldkwaliteit te verbeteren.
Timing Alignment: zorgt voor een gesynchroniseerde transmissie van meerkanaaldata (bijv. multi-camera-modules) om afwijking van de afbeelding te voorkomen.
