DVP PCLK HSYNC Image Sensor Board Dothinkey Decoder Board

Beeldsensor A27_MAX96706

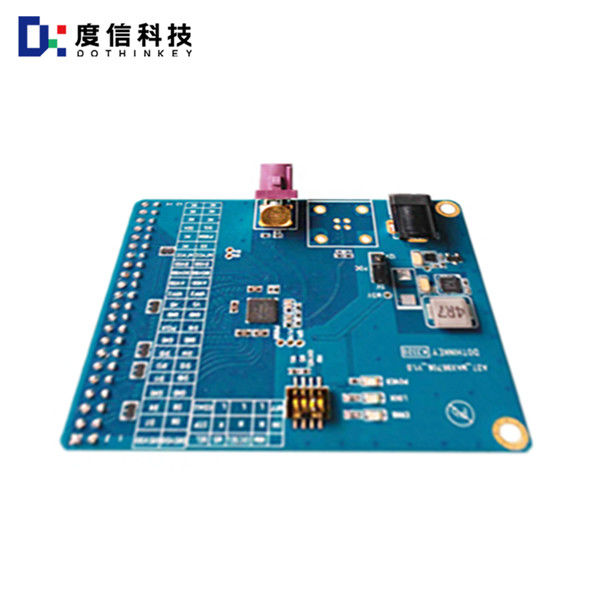

Dothinkey's A27_MAX96706 decoder board supports DVP signal output and works with Dothinkey's MU960/UC930 Image Grabber to realize the image acquisition and data burning function of in-vehicle camera module.

Wat is de DVP-signaaluitgang?

DVP (Digital Video Port) is een traditionele sensor-output-interface met parallelle uitvoermodus. De gegevensbitbreedte van de DVP-interface kan 8bit, 10bit, 12bit of 16bit zijn, met behulp van CMOS-niveausignalen.en de maximale frequentie is ongeveer 96MHz.De maximale frequentie is ongeveer 96 MHz.

De belangrijkste signalen van de DVP-interface zijn:
PCLK (Pixel Clock): pixelklok, elke klok komt overeen met één pixel data.
HSYNC (horizontale synchronisatie): Lijnsynchronisatiesignaal, gebruikt om de gegevensoverdracht van elke lijn te regelen.
VSYNC (Vertical Synchronization): signaal voor framesynchronisatie, dat wordt gebruikt om de gegevensoverdracht van elk frame te regelen.
DATA: pixelgegevens, exacte bitbreedte is afhankelijk van ISP- of basisbandondersteuning.

Kenmerken van de DVP-interface zijn onder meer:
Parallelle output: DVP gebruikt parallelle transmissie, die trager is en een lagere bandbreedte heeft.
CMOS-niveausignalen: CMOS-niveausignalen worden gebruikt in plaats van differentiële signalen.

In de praktijk wordt de DVP-interface gewoonlijk gebruikt om de beeldsensor en de beeldverwerkingschip (ISP) te verbinden voor video-gegevensoverdracht en -verwerking.de ISP-chip zal een externe klokinvoer leveren (MCLK of XCLK), en de PLL in de sensor berekent om de PCLK te genereren, waarvan de frequentie wordt bepaald door de grootte, beeldsnelheid en resolutie van het beeld.
