Multi Function Image Grabber Card Deserializer Board

Multifunctioneel deserializatorbord

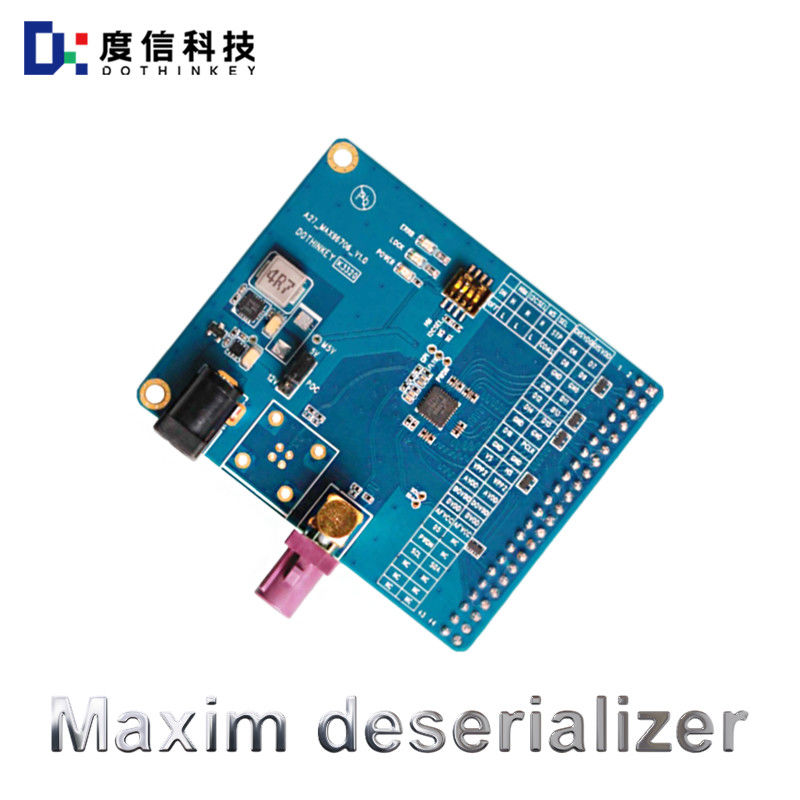

Dothinkey's A27 MAX96706 Multi-Function Deserializer Board

Voor gebruik moet worden gelezen:

Over de P0C-stroomvoorziening: dit Deserializer-bord biedt alleen SV en 12V twee spanningen voor gebruikers om te kiezen voor de POC-stroomvoorziening,De standaardinstellingen van de fabriek zijn SV output., moeten gebruikers voor het gebruik de springkap gebruiken om de geschikte voedingsspanning te selecteren volgens de spanningsvereiste van de testmodule. Neem contact met ons op voor de instelling van de springkap.

Deserializer board chip stroomvoorziening: MAX96706 heeft een externe stroomvoorziening (IWDVDD, AVDD, DOVDD) nodig op dit Deserializer board, de drieweg stroomvoorziening moet worden geleverd door de Image Grabber,waarvan de DVDD en de AVDD in de AP-terminal moeten worden bevestigd op 1.8V DOVDD volgens de noodzaak in het bereik van 1,8-3,3V ingesteld, de werking van de kaart, moet u ervoor zorgen dat de spanningsinstellingen de voorgeschreven grenzen niet overschrijden,en de spanningsinstellingen van de verschillende kanalenDe spanningsinstellingen van de verschillende schakelingen mogen niet hoger zijn dan het gespecificeerde bereik om schade aan de MAX96706-chip te voorkomen.

Over de interface: Dit Deserializer-bord heeft een 2X22PIN DVP-interface gereserveerd, die is gewijd aan botsingen met de MU960-serie producten die DVP ondersteunen.

Volgens de officiële informatie van MAX96706 wordt MAX96706 in beginsel gebruikt voor het koppelen met MAX96705-MAX96711 serialisatoren,en het kan ook worden gebruikt met andere GMSL serialisatoren om interactieve werking te implementeren, maar er zijn enkele beperkingen die op dit moment, vóór gebruik, op moeten worden gewezen,gebruikers moeten de officiële DATASHEET-vereisten van de MAXM-tegenpartijen en de officiële website van de QA-tips zorgvuldig volgen. ontwerp.

Elke keer dat de DIP-schakelaars van het Deserializer-bord worden ingesteld, moet het bord opnieuw worden aangesloten om de huidige instelling van kracht te maken.
