Hoogresolutie beeldvanger Dothinkey Image Grabber GSL20

Hoogresolutieafbeeldingsopnemer

Dothinkey Image Grabber GSL20, belangrijke parameters in een oogopslag
Elektrische specificaties
Stroomvoorziening DC12V/3A
Externe interface ESD-bescherming Mensenlichaammodel (HBM) ≥ ±4000V
Model van de machine (MM) ≥ ±200V

Afmetingen
Hoogte 35 mm ± 0,1 mm
Breedte 75 mm ± 0,1 mm
Lange 130 mm ± 0,1 mm

Sensorcompatibiliteit
Sensorinterface SLVS-EC
Snelheid 2,304 Gbps/Lane1
Gegevenskanaal maximaal 16 lijn ondersteuning

DPS-kenmerken
Ondersteunt een 7-kanaals verstelbare voedingsbron Biedt een 7-kanaals onafhankelijke voedingsbron, waarvan 6 kanalen verstelbaar zijn van 0,8 tot 3,3 V met een maximaal aandrijfkapasiteit van 1 A,en het resterende 1 kanaal is verstelbaar vanaf 0.8 tot en met 8 V met een maximaal rijvermogen van 3 A.

Kenmerken van het besturingssysteem
Ondersteunt 51-kanaals OS-test

PC-interface en buffer

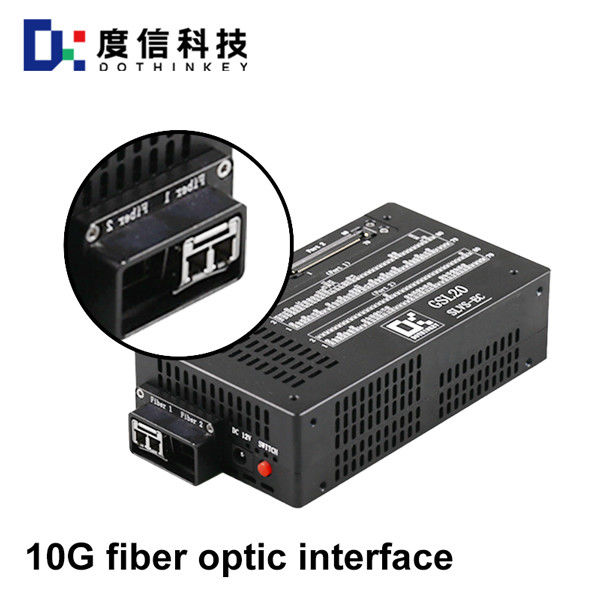

PC-communicatieinterface 10G glasvezelinterface*1

Buffercapaciteit DDR4_8Gbit
Specificaties voor sensorcommunicatie
I2C-snelheid 100K~1M
SPI Maximale communicatiefrequentie 20MHz
Sensorklok 72 MHz±0,1 MHz
Sensor IO-niveau (na DOVDD) 1,3 ~ 3,3 V
