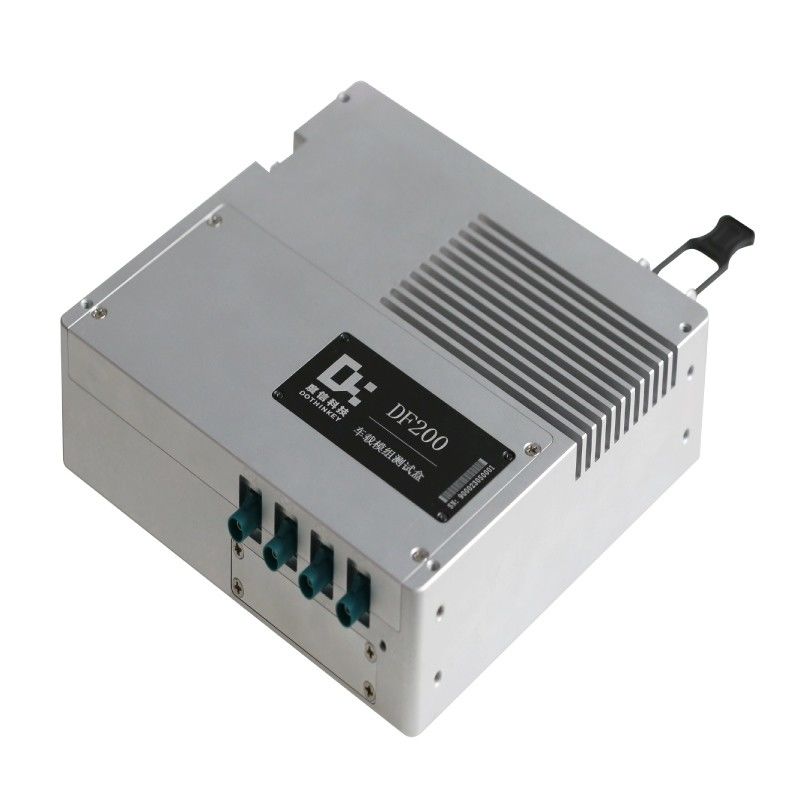

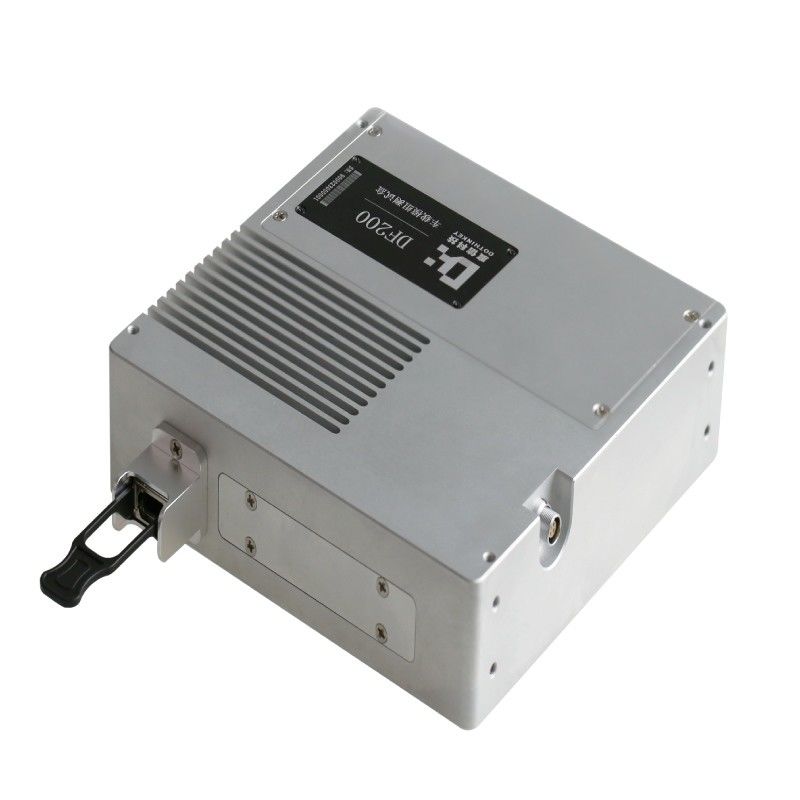

DF200 Dothinkey Image Frame Grabber voor EMC-testen van automotive modules

DF200 beeldvanger voor auto-module-test EMC

1- Flexibel selecteren van kanalen 1-4;
2. 0,8-18V modulaire voedingsinstelling;
3. Huidige monitoring, framerate/error frame display, Link error statistieken, Decoding error statistieken;
4. Capture en het hele beeld van elk kanaal, aangedreven door POC;
5- Flexibel geselecteerde ontkoppelingsoplossingen indien nodig (voor MAXIM/TI-seriële modules voor auto's, compatibel met de overgrote meerderheid van de op de markt beschikbare modules voor serie-schema's)
6. Ondersteunt 40G glasvezelcommunicatie (met behulp van één tot vier glasvezelkabels, compatibel met 10G-kaarten, en bandbreedte bepaald door het aantal aangesloten 10G-poorten)
Besluit)
7. In staat om EMC-tests van automobielmodules te ondersteunen op het niveau van de automobielspecificatie (op voorwaarde dat de automobielmodule zelf het EMC-niveau van de automobielspecificatie kan doorstaan).

EMC-testresultaten voor automobielcameraproject

BCI: Pass niveau 2

ESD: Directe ontlading: 1contactontlading: ±15KV; 2Luchtontlading: ±25KV

Indirecte ontlading: 1ontlading van de koppelplaat: ±25KV

Voor de toepassing van de in punt 6.2.3.3 van dit reglement vastgestelde voorschriften moet de in punt 6.2.3.3 van dit reglement vastgestelde voorschriften van toepassing zijn.

RE: slagen voor klasse 5 niveau; testfrequentiekanal: 300MHz-2,5GHz
